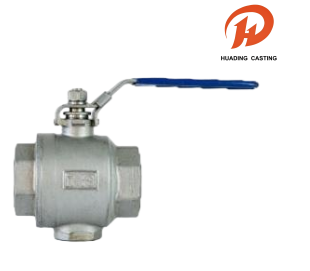

Katup Bola Sambungan Benang Dalam Dua Bagian

Katup Bola Sambungan Benang Dalam Dua Bagian ini memiliki bodi pengecoran investasi yang kuat dan batang anti ledakan, memastikan keamanan dan daya tahan. Dirancang untuk keserbagunaan, katup ini mematuhi beberapa standar ulir (NPT, BSPT, DIN 2999, ISO 228) dan mendukung pemasangan aktuator langsung ISO 5211. Dengan tekanan kerja 1000 PSI dan kepatuhan terhadap standar pengujian yang ketat seperti API 598, Katup Bola Sambungan Benang Dalam Dua Bagian ini dibuat untuk aplikasi berkinerja tinggi.

mengirimkan permintaan

Deskripsi Produk

Nama: katup bola sambungan ulir dalam dua bagian

Bahan: Tabel Berikut

MOQ: 100 buah

Paket: Kemasan bagian dalam tas gelembung menebal dan kemasan luar karton, Atau transportasi palet layak laut

Pengiriman: DHL, UPS, FedEx, LCL melalui laut dll.

Toleransi: Pemesinan CNC presisi, toleransi ±0,01mm

Inspeksi: Inspeksi penuh CMM Jerman, tanpa cacat

OEM & ODM: OEM & ODM diterima, pembuatan sampel cepat

Waktu: Kontrol kualitas yang ketat, pengiriman tepat waktu

Layanan: Pilihan material yang luas untuk suku cadang khusus

Katup Bola Sambungan Benang Dalam Dua Bagian

Katup Bola Sambungan Ulir Dalam Dua Bagian ini mematuhi standar ulir pipa termasuk NPT, BSPT, DIN 2999, dan ISO 228, dan dilengkapi desain pemasangan langsung ISO 5211 untuk aktuator bersama dengan perangkat pengunci. Dinilai untuk tekanan kerja 1000 PSI (PN63) W.O.G, Katup Bola Sambungan Benang Dalam Dua Bagian diuji secara ketat sesuai dengan standar API 598, GB/T 13927, dan ISO 5208 untuk menjamin kinerja yang andal dalam aplikasi yang menuntut.

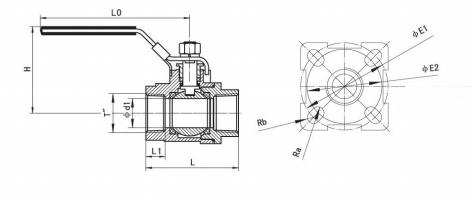

Karakter Teknis Katup Bola dan Gambar Khasnya

NOMINAL	PIPA	DIMENSI
DIA. (mm)	BENANG	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

Daftar Bahan Katup Bola

NAMA BAGIAN	BAHAN
TUBUH	WCB CF8 CF8M
TOPI	WCB CF8 CF8M
BOLA	SS304 SS304 SS316
KURSI	PTFE
TANGKAI	SS304 SS304 SS316
KELENJAR	SS304
SEDANG MENGEMAS	PTFE
PAKING	PTFE
MESIN CUCI	PTFE
KACANG	SS304
PENCUCI MUSIM SEMI	SS304
LOKER	SS304
MENANGANI	SS304
MENUTUPI	PLASTIK
